1.数据准备

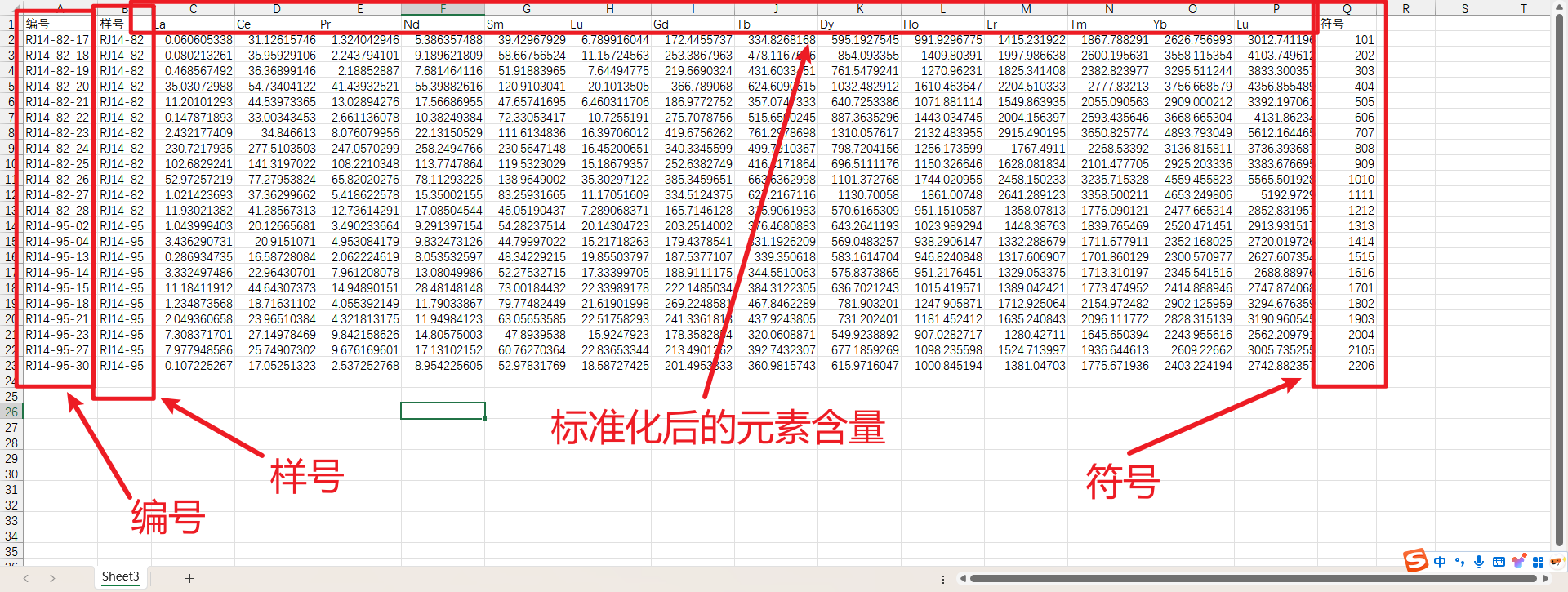

如图1所示，这是一个锆石稀土元素含量图。按照编号-样号-元素的顺序将数据按列进行排列。每一行都代表一个样品。

2.绘制符号与颜色

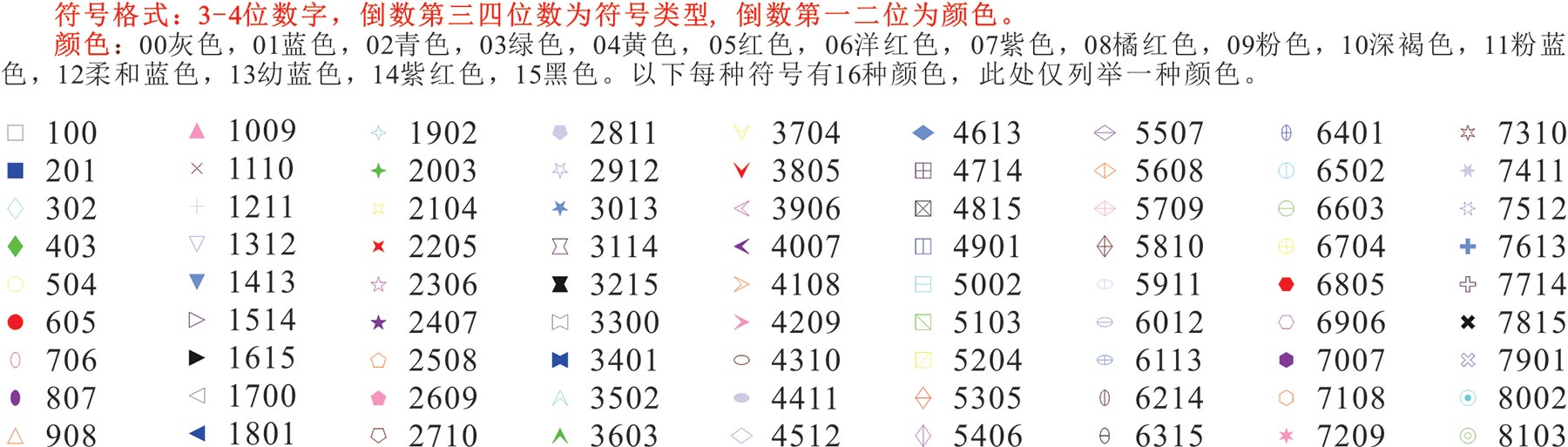

在Corelkit中，一共有81种符号，每一种符号都有16种颜色，下图是常见的颜色与符号。符号的命名格式是XYY或XXYY，X或XX代表符号，YY代表颜色。在最后一列的符号列可以选择这一个编号的样品所显示的颜色与符号。在全部完成之后将Excel文件以csv格式进行存储。

图1 颜色与符号

3.在CorelDraw中画图

在CorelDraw中启动蛛网图功能，如图2所示，读取第二步存储的csv文件，然后根据自己的需求选择稀土或微量元素蛛网图，然后点击确定绘制。获得蛛网图（图3），接下来根据自己的需求进行微调即可。

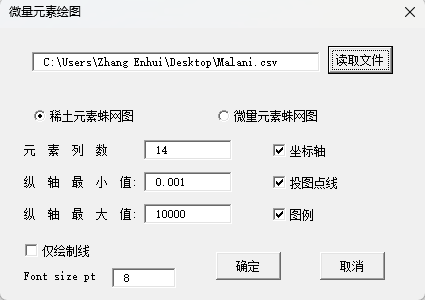

图2 微量元素绘图设置界面

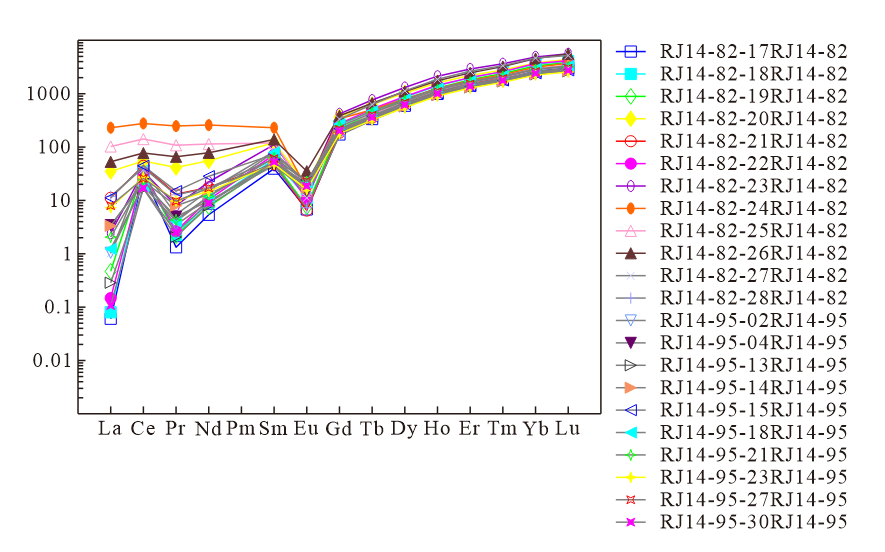

图3 微量元素蛛网图
